PLUS PİMLİ TEK AÇILIMLI GİZLİ RAY TEKNİK ÖZELLİKLERİ

Üretilen Ray Uzunlukları: 250-300-350-400-450-500-550 mm
Sac Kalınlıkları : İç Ray: 1.50 mm / Dış Ray: 1.20 mm

Üretim Teknolojisi:
Tüm raylar, tam otomatik makinalar ile Gizli Ray üretim tesisimizde üretilmektedir.
TÜRKİYE'nin İLK ve TEK patentli ürünüdür.
Ray tek parçadan ve 2 Kademeli (İç ve Dış Ray) olarak üretilimiştir.
Çekmeceye alttan bağlandığı için, çekmecenin yan tarafından ray görünmemektedir.
Galvanizili sac ile üretilmektedir.
ISO Kalite sistemi ile üretim yapılmaktadır.
Tüm uluslararası geçerliği olan testlere tabi tutularak belgelendirilmiştir.
Ayrıca insan sağlığına uyumlu  belgemiz mevcuttur.

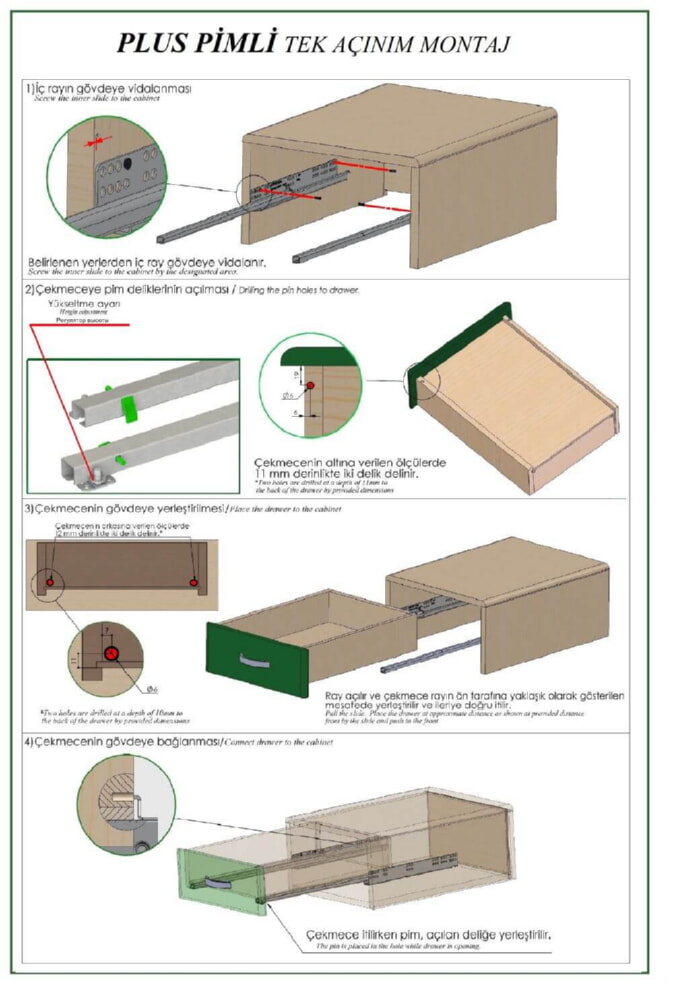

MONTAJ:
Uluslararası standart delik sistemi olan 32 ve katları vardır.
Çekmecenin altından bağlanan TEK AÇILIM ray sistemidir.
Çekmecenın arkasına 12,5 mm 2 delik ve altına 11 mm derinlikte 2 delik delinir Ø6.
Sadece 2 adet (YHB M4 Cıvata veya YHB   Ø3,5 - Ø4 Sunta)  vida ile çekmeceye vidalanır.
Montajda kasa ve çekmece arası boşluğu 4,5 mm bırakılır. 16-18 mm'e kadar ahşapta kullanılabilir.
Pim sistemiyle +5 mm yukarı hareket imkani verir.
